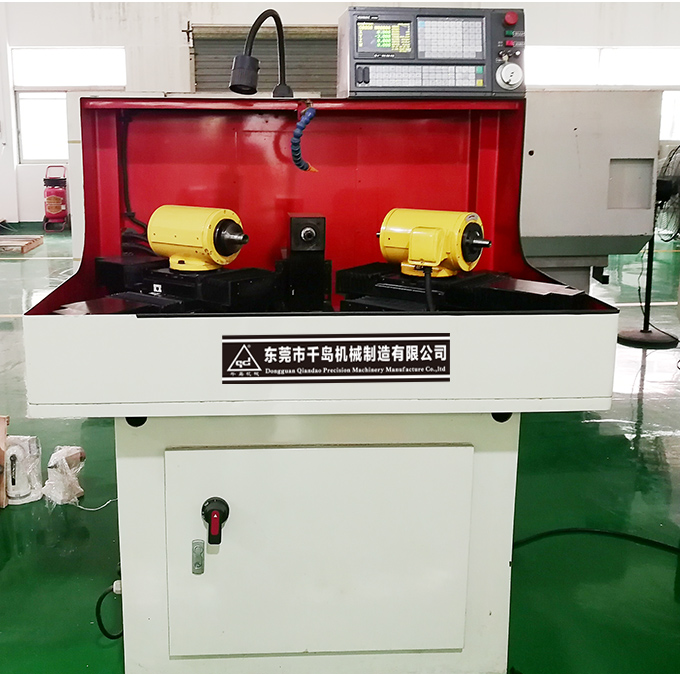

GD-106圆盘刀片顶角磨床
GD-106圆盘刀片顶角磨床采用数控技术,改变传统圆盘刀片顶角磨削方法,一次装夹即可自动磨削圆盘刀片两斜面顶角。大大提高了圆盘刀片制造精度和生产效率。从而为用户提升主导产品生产效率和品质提供了设备保障。
GD-106圆盘刀片顶角磨床
  • 询价
性能介绍
GD-106圆盘刀片顶角磨床采用数控技术,改变传统圆盘刀片顶角磨削方法,一次装夹即可自动磨削圆盘刀片两斜面顶角。大大提高了圆盘刀片制造精度和生产效率。从而为用户提升主导产品生产效率和品质提供了设备保障。

性能结构特点
1. 各座标轴采用精密十字交叉滚动导轨及滚珠丝杠传动,伺服电机直联驱动。
2. 工件头架主轴采用无级调速控制
3. 磨削过程通过专用程序控制,不需要人工参与。

机床主要配置
四轴联动控制系统、专用电源及伺服电机、头架主轴调速器、精密十字交叉滚动导轨及丝杆、自动集中润滑系统、工件冷却系统、专用磨削程序。

产品参数


  砂轮磨头左右移动行程 100mm
  砂轮磨头前后移动行程 100mm
  砂轮磨头移动速度  0.05~10m/min
  各座标轴分辩率 0.001mm
  磨头主轴转速 3000rpm
  磨头电机功率 1.1 kw
  工件头架主轴转速(无级调速) 0~500 rpm
  工件头架电机功率 0.18 kw
  刀片磨削直径范围 Ø10~Ø180mm
  刀片磨削厚度范围 0.5~5mm
  机床砂轮  金刚石砂轮
  砂轮尺寸 150×32×50mm
  机床外形尺寸 1300×1200×1600mm
  机床重量 1 T
